The successful application of ZigBee in wireless intelligent door locks

就无线通讯产品而言,因射频信号的不可触摸和不可见,且高频电路、天线匹配等需要检验N多参数,且这些参数均不能单靠经验衡量,所以我们必须依靠一套拥有足够实力的射频检测设备。今天,小编得到公司允许,带各位在线参观广州致远电子股份有限公司无线通讯产品线所配套的强大实验仪器设备。

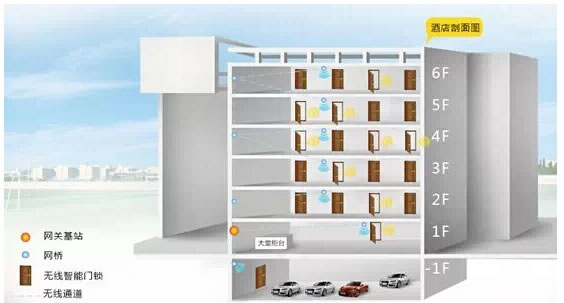

图1 酒店剖面图
实例现场

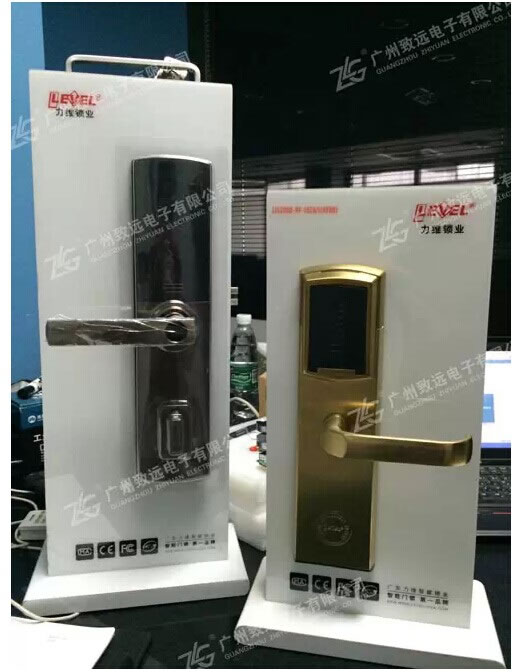

图2 智能无线门锁1
图3 智能无线门锁2

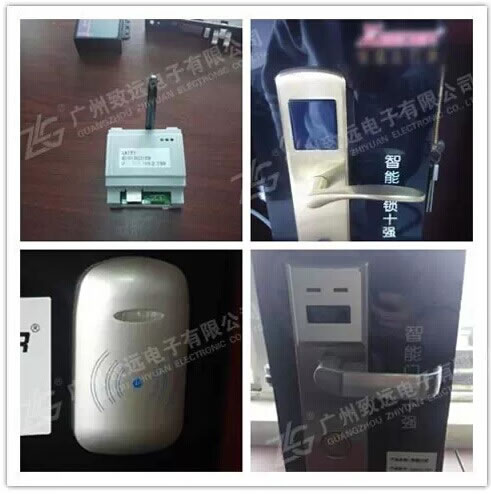

图4 网关+网桥+无线门锁

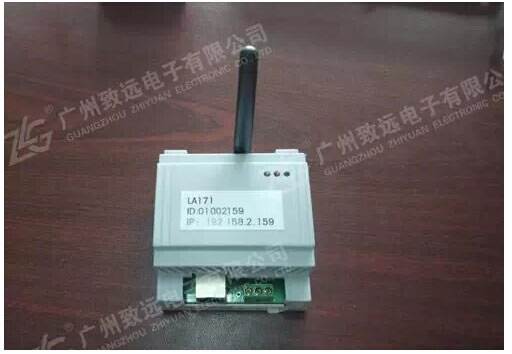

图5 采用ZM5168模块的无线网关(用户产品)

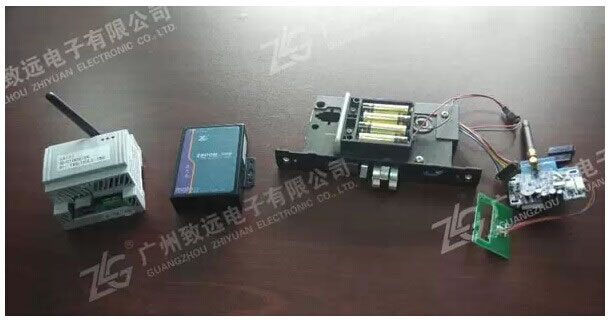

内部结构大揭秘

门锁内部采用ZM5168 系列ZigBee无线模块,搭载FastZigbee组网协议,已成功应用于大型酒店和办公大楼的无线智能门锁上。该方案省去联网布线的麻烦,轻松实现酒店门锁的联网控制管理。这类门锁相对其他无线方案(如wifi或蓝牙),具有组网方便、节点数多、距离远、功耗低、抗干扰性强等特点。酒店智能门锁控制系统如图6所示:

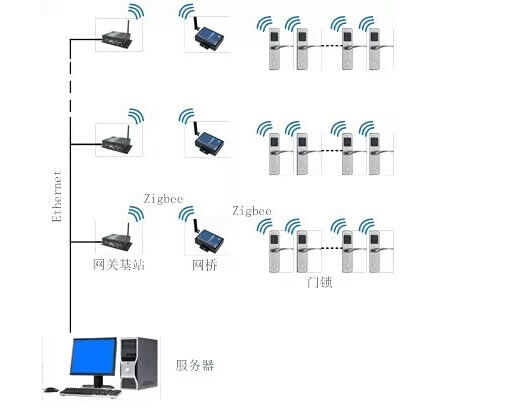

图6 酒店智能门锁控制系统拓扑图

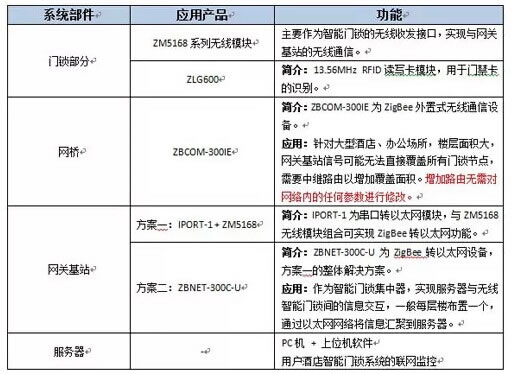

该系统主要由无线智能门锁、无线网桥、网关基站以及服务器组成。下表为该系统现场应用我司产品的详细介绍。

无线智能门锁

无线智能门锁主要由门禁卡识别系统、采集系统、电锁控制系统和无线zigbee通讯系统组成如图7所示。主要负责控制门锁、识别门禁卡、采集电量、门锁状态报警等功能。其中,无线zigbee通讯部分,使用致远电子ZM5168模块,可以轻松加入Fastzigbee无线组网,实现与网关基站的通讯。

无线智能门锁功耗说明:其中ZM5168模块可由IO控制进入低功耗模式,低功耗模式下电流100nA,全行业最低,发送模式下电流18mA,锁具低功耗模式下功耗为15uA;相当于用四节5号电池每5s发一次数据,每次发送接收数据占用10ms,可以使用超过3年时间。

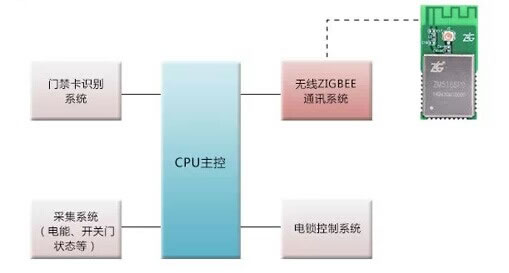

图7 无线智能门锁框图
无线网关基站

方案一:该部分主要有CPU处理单元、zigbee通讯和以太网通讯部分组成。CPU负责存储转发和处理服务器的授权、控制指令,存储门锁上传上来的采集信息,并转发给服务器如图8所示。以太网通讯部分,使用致远电子的IPort模块,只需要一个串口就能轻松实现与服务器的以太网远程通讯。无线zigbee通讯使用致远电子的ZM5168模块,轻松加入Fastzigbee网络,实现与门锁的通讯控制。

方案二:采用ZBNET-300C-U一体解决方案如图9所示,ZBNET-300C-U为ZigBee转以太网透传设备,功能与方案一基本相同,该设备使用软件配置即可使用,无需用户二次开发,为用户产品及系统的快速开发提供极大的优势。

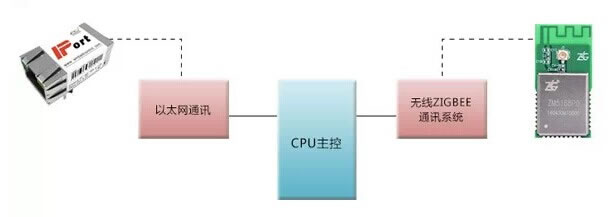

图8 方案一:网关基站框图

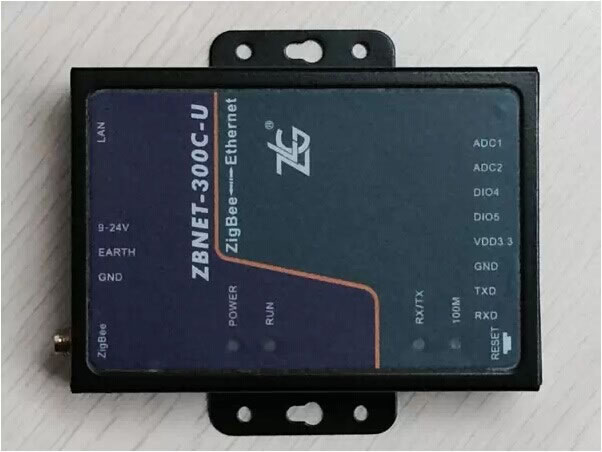

图9 方案二:ZBNET-300C-U
无线网桥

无线网桥则使用致远电子的ZBCOM-300IE如图10所示,内嵌ZM5168系列模块,负责转发智能门锁数据,主要作用是扩大无线基站的信号覆盖范围。该单元不是系统必要的,只是在无线zigbee信号达不到的情况下,用来扩大网络覆盖范围实现通讯的作用。

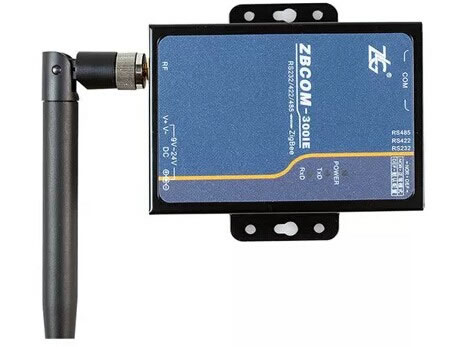

图10 ZBCOM-300IE用作无线网桥
服务器

服务器用于安装管理软件,实现整个智能门锁控制系统的联网控制,提供更人性化的服务。该部分一般有智能门锁厂商提供。
